文章內容有東莞市中誼精密儀器有限公司（簡稱：中誼儀器）提供！

產品概述：

（型號為：ZY-TDY300）薄膜彎曲挺度儀是我司（中誼儀器）依據國家標準自主研發的一款用于評估鋰電隔膜、納米薄膜、手機保護膜、偏光片、PVC薄膜、電子薄膜、金屬箔等材料的彎曲挺度、回彈性能的檢測設備，廣泛應用于包裝、電子、醫療等行業的研發與質檢環節。

依據標準：

GB/T 2679.3紙和紙板挺度的測定

GB/T22364《紙和紙板彎曲挺度的測定》

ISO2493《紙和紙板彎曲挺度的測定》

ISO 5628-2019《紙和板 彎曲剛度的測定 - 兩點 三點和四點方法的一般原則》Paper and board — Determination of bending stiffness — General principles for two-point, three-point and four-point methods

測試原理：
通過對試樣施加一定的彎曲力，測量試樣在該力作用下的變形程度，進而依據力學公式計算出試樣的彎曲挺度數值。

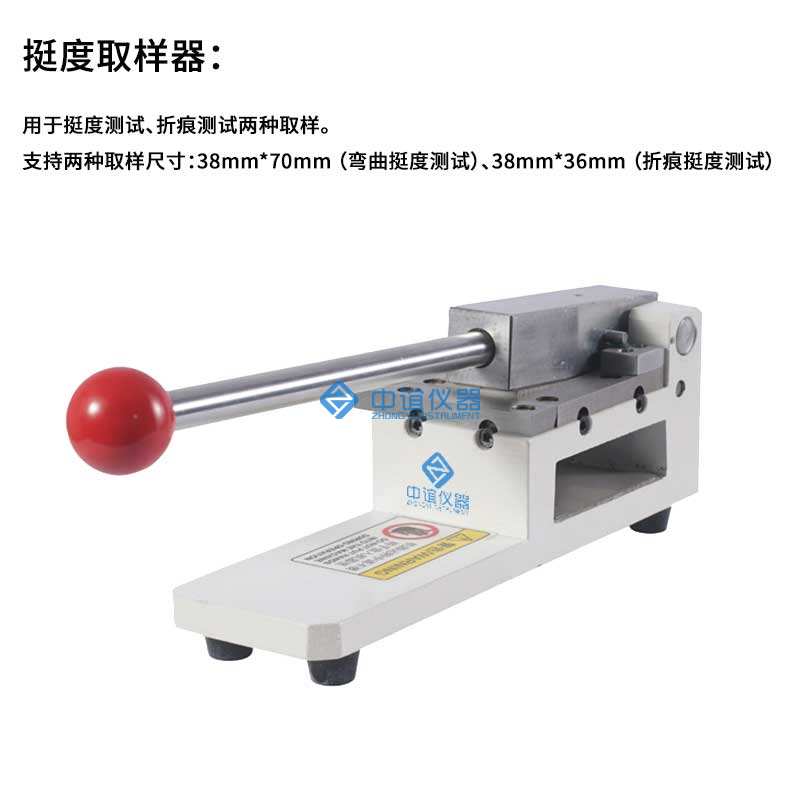

進行挺度測試和折痕挺度測試需要配置型號為ZY-TDQY38彎曲挺度儀專用取樣器：

挺度專用取樣器是用于輔助ZY-TDY300 彎曲挺度測試儀（折痕挺度測試儀）測試時的試樣取樣器具，用于挺度測試、折痕測試兩種取樣。

支持兩種取樣尺寸：38mm*70mm （彎曲挺度測試）、38mm*36mm （折痕挺度測試）

產品特點：

l 挺度取樣器制作工藝：不銹鋼

l 沖壓式取樣方式，精準方便快捷;

l 淬火的刀具，刀口更耐磨損，適用范圍廣;

l 不銹鋼的軸承，操作輕松，使用起來更加方便快速;組裝方便，

l 取樣誤差小，只有土0.2mm，試驗偏差可以忽略不算;

l 采用特殊處理模具刀片，非人為損壞，正常使用可10年不用更換刀片。

l 內置彈簧：進口彈簧，彈性系數衰減較國產彈簧至少2倍

l 刀片咬刀控制：采用三點定位法，高精度同軸同心工藝處理

l 刀具材質：采用鉻鋼，添加鉬、釩，萬走絲高精線割CNC數控精磨，高溫淬火3次，耐用性更高

支持非標定制

1、試樣尺寸：38*70mm(標準尺寸)

2、實際測量尺寸：38*50mm(標準)

3、跨距范圍：跨距長度1~60mm，5mm、10mm、15mm、20mm、25mm、30mm、40mm、50mm,（8檔力臂可調）

4、跨距精度：±0.1mm

5、測量范圍：（0~10000）mN

6、傳感器：傳感精準度 ±0.1%

7、分辨力：0.01mN

8、彎曲角度： 1~92 o無極可調

9、角度精度：±0.1
